  • 精密裁板锯的基本知识与操作注意事项
  • 本站编辑:杭州菱锐精密工具有限公司发布日期:2020-10-13 13:19 浏览次数:

主机结构

精密裁板锯的主机部分包括床身、 工作台、纵剖横截导板、主锯、划线锯、传动等部件。结构和工作原理同普通圆锯机大同小异,并且可以单独作为普通圆锯机使用。

裁板锯的构成:1.机架 2.主锯部分 3.槽锯部分 4.横向导向挡板 5.固定工作台 6.滑动推台 7.斜锯导板 8.托架 9.斜锯角度显示装置 10.侧向导向挡板

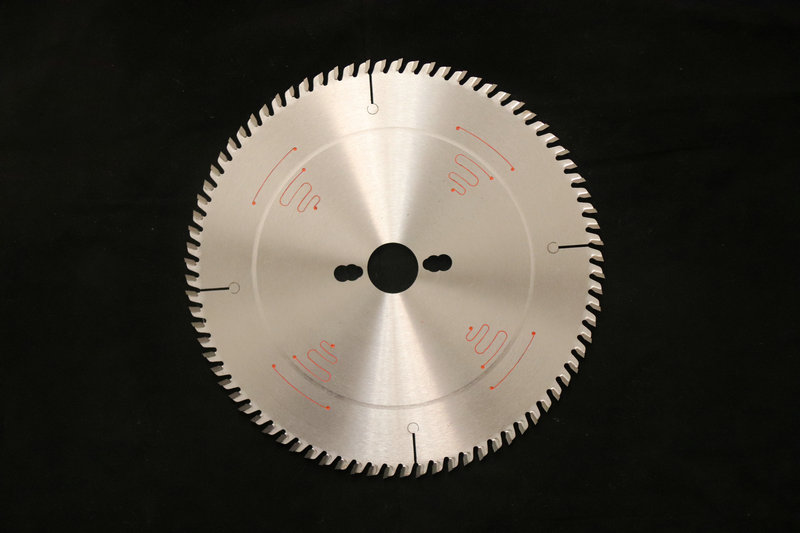

精密裁板锯的主要结构特点是使用两个锯片,即主锯片和划线锯片。当进行切削加工时,划线锯提前进行锯切,在被加工板件的底面先锯划出深度为1~2mm、宽度比主锯片厚0.1~0.2mm的沟槽,以保证主锯片切削时锯口边缘不会撕裂,从而获得良好的锯切质量。划线锯片直径较小,通常为120mm左右,由单独的电机驱动。其锯片转速一般在9000r/min以上,切削速度一般为56~60m/s。要求划线锯片与主锯片对齐在同一个垂直平面内。主锯片的直径一般为300~400mm,由主电机通过三角带传动。

精密裁板锯的另一个主要结构特点是划线锯片和主锯片定不动,用手推动载有被加工板件的铝型材制做的移动工作台前后移动,实现锯削加工。由于移动工作台的导轨采片特殊的结构,所以手动推动进给时轻便省力,并且加工精度很高。精密裁饭锯的床身大多采勇厚度为5~6mm的钢板焊接而成,稳定美观,能够保证其早锯切加工种不产生倾斜和扭曲变形 固定工作台固定于床身的顶部,要求平整、不变形,并设有纵削导板及其调节机构 。

操作特点

精密裁板锯都经过动平衡或静平衡,一般情况下不需要基础,放在平整的地面上即可加。加工操作时, 工件放在移动工作台上,手工推送移动工作台,使工 件实现进给运动。操作十分方便,机动灵活 操作使用时应时刻注意安全,预防意外情况的发生。

注意事项

1、板材应紧靠靠挡,不可移动;

2、根据板材的厚度和硬度调整开料速度,将机床匀速 推进,不可过快过猛。

3、开小料时,应用木条压紧推进。

4、操作人员要戴面罩,不能戴手套,不能穿宽松的衣 服,不能留长发。

5、不可直接用手到转动的锯片旁取物,如有需要,可 用其他长的辅料先将其推开再取。

6、 如开出的板材边角有缺陷,应考虑更换锯片。

7、切割任务完成后,关掉电源,做好锯台及周边的清 洁等工作。

保养

1. 根据工作量,应定期对机器内部进行除尘作业,保证马达的正常散热

2 . 定期对推台轨道进行除尘,以确保推台的平稳运行

3. 定期对皮带进行检查,发现磨损情况应及时更换

4. 定期对机身需润滑部位注油,保证设备运行的稳定和安静
